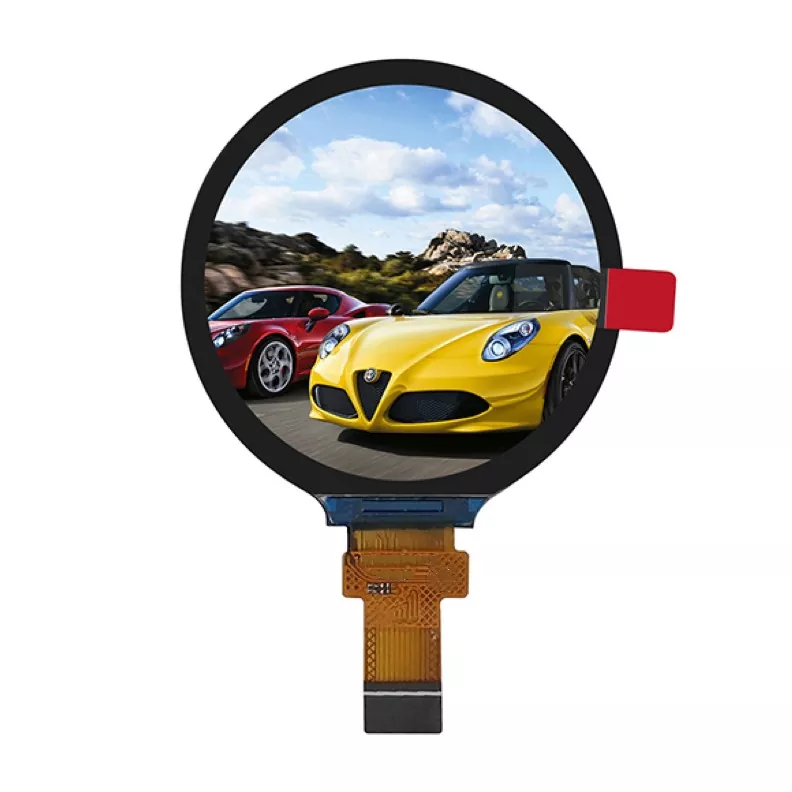

1.6 इंच 400x400 राउंड IPS TFT मॉड्यूल

यह Victronix 1.6 इंच 400x400 राउंड IPS TFT मॉड्यूल एक प्रीमियम 1.6-इंच परिपत्र TFT-LCD मॉड्यूल है जो एक कॉम्पैक्ट रूप में तेज दृश्यों की आवश्यकता वाले अनुप्रयोगों की मांग के लिए इंजीनियर है। एक प्रभावशाली 400 × 400-पिक्सेल रिज़ॉल्यूशन के साथ एक IPS पैनल की विशेषता, यह मॉड्यूल 16.7 मिलियन रंगों के लिए समर्थन के साथ जीवंत, सच्चे-से-जीवन की छवियों को वितरित करता है। चीन में एक पेशेवर एलसीडी निर्माता और आपूर्तिकर्ता के रूप में, हम अपने ग्राहकों की जरूरतों को पूरा करने के लिए अनुकूलित उत्पादों की पेशकश करते हैं।

नमूना:VXT016VCSA-01

जांच भेजें पीडीएफ डाउनलोड

उत्पाद वर्णन

TFT मॉड्यूल हमारे जीवन में अधिक से अधिक सामान्य होता जा रहा है। चीन में एलसीडी के एक निर्माता और आपूर्तिकर्ता के रूप में, इस विक्ट्रोनिक्स 1.6 इंच 400x400 राउंड आईपीएस टीएफटी मॉड्यूल के क्या फायदे हैं? सबसे पहले, इसकी IPS तकनीक सभी दिशाओं (3, 6, 9, 12 बजे) से 80-डिग्री देखने के कोण के साथ लगातार रंग और स्पष्टता सुनिश्चित करती है और 1000: 1 का एक उच्च विशिष्ट विपरीत अनुपात। दूसरे, इसके 1S3p-LEDS (सफेद) बैकलाइट उत्कृष्ट एकरूपता (%80%) के साथ 350 cd/m of (NITs) की एक विशिष्ट चमक प्रदान करता है, सभी प्रकाश स्थितियों में स्पष्ट दृश्यता सुनिश्चित करता है। बैकलाइट में 30,000 से 50,000 घंटे तक जीवन प्रत्याशा है। इसके अलावा, यह ST77903 IC द्वारा एक सुव्यवस्थित QSPI इंटरफ़ेस के साथ संचालित होता है जो एकीकरण को सरल करता है और 3.3V लॉजिक आपूर्ति (IOVCC संगत 1.65V-3.3V) पर संचालित होता है। इसके अलावा, यह चरम तापमान (-20 ° C से +70 ° C) में संचालित करने के लिए कठोर विश्वसनीयता परीक्षण (थर्मल साइक्लिंग, आर्द्रता, रोक) पास करता है।

यह Victronix 1.6-इंच TFT मॉड्यूल ROHS अनुरूप है और उच्च/निम्न-तापमान भंडारण/संचालन, आर्द्रता और थर्मल साइक्लिंग के तहत विश्वसनीयता के लिए कठोरता से परीक्षण किया गया है। यह व्यापक रूप से स्मार्ट वियरबल्स, कॉम्पैक्ट इंडस्ट्रियल एचएमआई, मेडिकल डिवाइस, इंस्ट्रूमेंटेशन और किसी भी एप्लिकेशन में उत्कृष्ट प्रदर्शन और विश्वसनीयता के साथ एक छोटे, उच्च-रिज़ॉल्यूशन वाले सर्कुलर डिस्प्ले की आवश्यकता वाले किसी भी एप्लिकेशन में उपयोग किया जाता है।

सामान्य विनिर्देश

VXT016VCSA-01 एक TFT-LCD मॉड्यूल है। यह एक TFT-LCD पैनल, ड्राइवर IC, FPC, एक बैक लाइट यूनिट से बना है। 1.6 of डिस्प्ले क्षेत्र में 400x400 पिक्सेल होते हैं और यह 16.7m रंगों तक प्रदर्शित हो सकता है। यह उत्पाद ROHS पर्यावरण मानदंड के साथ है।

एलसीडी पैरामीटर

वस्तु	अंतर्वस्तु	इकाई	टिप्पणी
एलसीडी प्रकार	टीएफटी	-
प्रदर्शन रंग	16.7m
देखने की दिशा	सभी	बजे
परिचालन तापमान	-20 ~+70	℃
भंडारण तापमान	-30 ~+80	℃

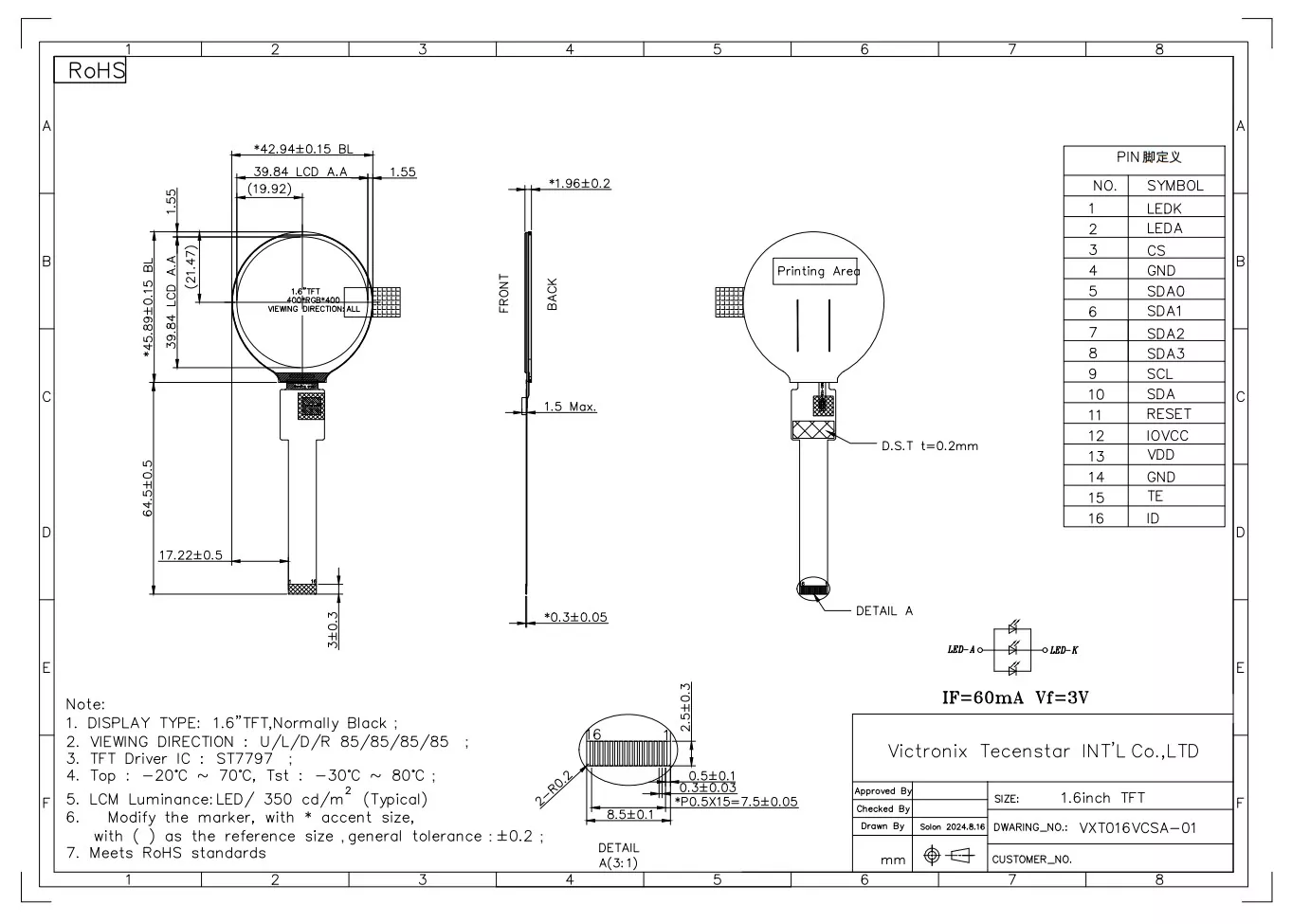

मॉड्यूल आकार	रूपरेखा ड्राइंग का संदर्भ लें	मिमी
सक्रिय क्षेत्र (डब्ल्यू × एच)	39.84*39.84	मिमी
डॉट्स की संख्या	400x400	डॉट्स
चालक आईसी	ST77903	-
बिजली आपूर्ति वोल्टेज	3.3	V
रूपरेखा आयाम	रूपरेखा देखें चित्रकला	-
बैकलाइट	1S3p के नेतृत्व वाले (सफेद)	पीसी
इंटरफ़ेस	QSPI	-
