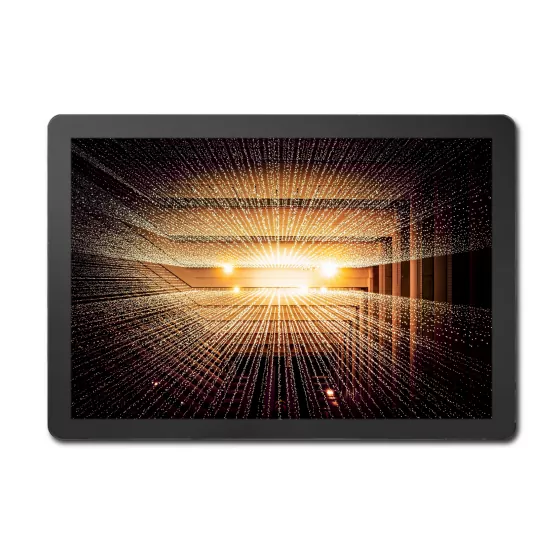

10.1 इंच 1024 × 600 LVDS TFT मॉड्यूल CTP के साथ

Victronix एक पेशेवर TFT मॉड्यूल निर्माता और चीन में स्थित आपूर्तिकर्ता है। इस क्षेत्र में 18 साल के अनुभव के साथ, हमने विभिन्न प्रकार के मॉडल विकसित किए हैं। हमारे मानक उत्पादों के अलावा, हम अपने ग्राहकों की विशिष्ट आवश्यकताओं को पूरा करने के लिए अनुकूलित सेवाएं भी प्रदान करते हैं। CTP के साथ यह 10.1 इंच 1024 × 600 LVDS TFT मॉड्यूल औद्योगिक, चिकित्सा और एम्बेडेड अनुप्रयोगों के लिए इंजीनियर किया गया एक उच्च गुणवत्ता वाला 10.1 इंच TFT डिस्प्ले मॉड्यूल है। उच्च ऑप्टिकल प्रदर्शन, कैपेसिटिव स्पर्श कार्यक्षमता और विस्तारित विश्वसनीयता को मिलाकर, यह चरम परिचालन स्थितियों में असाधारण स्पष्टता और स्थायित्व प्रदान करता है।

नमूना:VXT101BAHA-02C

जांच भेजें पीडीएफ डाउनलोड

उत्पाद वर्णन

इंटेलिजेंस के युग में, टीएफटी मॉड्यूल हमें आवश्यक डेटा को नेत्रहीन रूप से प्रस्तुत करने में सक्षम बनाता है। टीएफटी मॉड्यूल की गुणवत्ता का इसके आवेदन पर महत्वपूर्ण प्रभाव पड़ता है। CTP के साथ Victronix 10.1 इंच 1024 × 600 LVDS TFT मॉड्यूल के क्या फायदे हैं? सबसे पहले, इसकी 420 सीडी/मीट की चमक, 800: 1 कंट्रास्ट अनुपात, सभी दिशाओं में 80-डिग्री देखने का कोण, और 75% एकरूपता ज्वलंत कल्पना सुनिश्चित करती है। दूसरे, यह HX8282A11+HX8696A नियंत्रक और ILI2511 CTP नियंत्रक के साथ एक मजबूत 5-पॉइंट कैपेसिटिव टच पैनल के साथ 6/8-बिट LVDS इंटरफ़ेस का समर्थन करता है। इसके अतिरिक्त, यह 30,000 से 50,000 घंटे के जीवनकाल के साथ 3 × 13-नेतृत्व वाली सफेद बैकलाइट की सुविधा देता है, जो विभिन्न औद्योगिक अनुप्रयोगों में इसकी दीर्घकालिक प्रयोज्य सुनिश्चित करता है। इसके अलावा, यह ROHS मानकों का अनुपालन करता है और सफलतापूर्वक कठोर विश्वसनीयता परीक्षणों को पारित करता है, जिसमें थर्मल शॉक, आर्द्रता और ईएसडी सुरक्षा 8kV हवा और 4kv संपर्क तक शामिल है। यह उत्पाद -20 डिग्री सेल्सियस से +70 डिग्री सेल्सियस तक के अत्यधिक तापमान में कुशलता से संचालित होता है और -30 डिग्री सेल्सियस से +80 डिग्री सेल्सियस से गंभीर भंडारण की स्थिति का सामना कर सकता है।

विक्ट्रोनिक्स का यह 10.1 इंच टीएफटी मॉड्यूल औद्योगिक एचएमआई, चिकित्सा उपकरणों, पोर्टेबल डायग्नोस्टिक उपकरण, आउटडोर कियोस्क, परिवहन प्रणाली और स्वचालन नियंत्रण पैनल के लिए डिज़ाइन किया गया है।

सामान्य विनिर्देश

वस्तु	अंतर्वस्तु	इकाई	टिप्पणी
एलसीडी प्रकार	टीएफटी	-
प्रदर्शन रंग	16.7m
देखने की दिशा	सभी	बजे
परिचालन तापमान	-20 ~+70	℃
भंडारण तापमान	-30 ~+80	℃
मॉड्यूल आकार	10.1	इंच
सक्रिय क्षेत्र (डब्ल्यू × एच)	222.72x125.28	मिमी
डॉट्स की संख्या	1024x600	डॉट्स
नियंत्रक	HX8282A11+HX8696A	-
बिजली आपूर्ति वोल्टेज	3.3	V

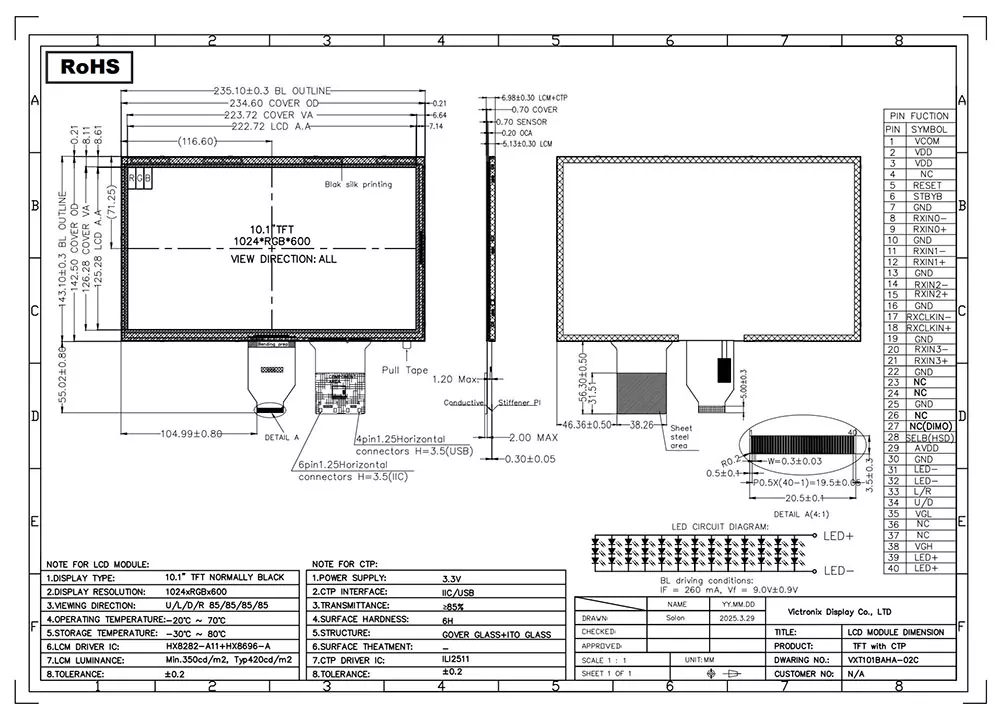

रूपरेखा आयाम	235.00x143.00x6.98	मिमी
बैकलाइट	3x13-एलईडी (सफेद)	पीसी
वज़न	---	g
इंटरफ़ेस	6/8 बिट एलवीडी	-

सीटीपी पैरामीटर

वस्तु	अंतर्वस्तु	इकाई	टिप्पणी
रूपरेखा आकार	235.10x143.10	मिमी
कवर दृश्य क्षेत्र	223.72 (एच) x126.28V)	मिमी
सीटीपी संकल्प	1024x600	डॉट्स
इंटरफ़ेस मोड	IIC/USB	-
टच मोड	5 मानव उंगलियां बहु-टच करती हैं	-
सतह की कठोरता	> = 6h	-
पारदर्शिता	> = 85%	-
शुद्धता	Entre +/- 1.5 मिमी, एज +/- 2.5 मिमी	मिमी
सीटीपी नियंत्रक	Ili2511	-
बिजली आपूर्ति वोल्टेज	3.3 (IIC) /5.0(USB)	V
