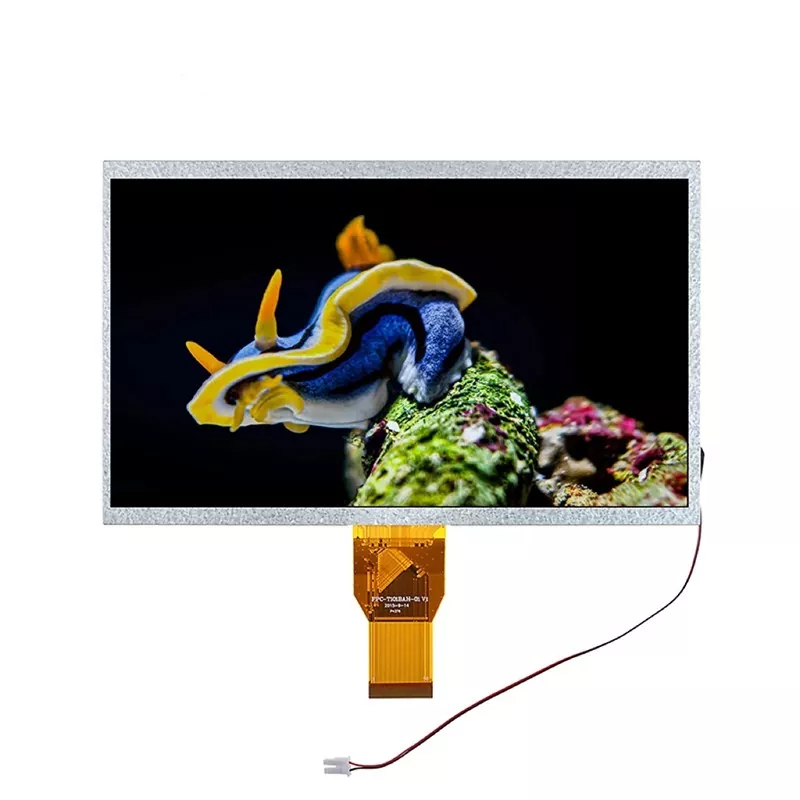

10.1 इंच 1024*600 LVDS TFT मॉड्यूल

इंटेलिजेंस की उम्र में, टीएफटी मॉड्यूल हमें छवियों के रूप में आवश्यक डेटा प्रस्तुत करने में मदद करता है। टीएफटी मॉड्यूल की गुणवत्ता का इसके आवेदन पर महत्वपूर्ण प्रभाव पड़ता है। Victronix 10.1 इंच 1024*600 LVDS TFT मॉड्यूल के फायदे क्या हैं? सबसे पहले, यह ग्राहकों को 1024 × 600 रिज़ॉल्यूशन के साथ 16.7m रंगों, 65 ° देखने वाले कोण (सभी दिशाओं), 380 सीडी/m and विशिष्ट चमक, और 600: 1 विपरीत अनुपात के साथ प्रीमियम डिस्प्ले प्रदान करता है। दूसरे, यह कठोर विश्वसनीयता परीक्षणों (थर्मल साइकिलिंग, आर्द्रता, पड़ाव) को पारित करता है ताकि यह अत्यधिक तापमान (-20 ° C से +70 ° C) में काम कर सके। इसके अलावा, इसमें न केवल एक LVDS डिजिटल इंटरफ़ेस (6-बिट/8-बिट चयन योग्य SELB पिन के माध्यम से) है, बल्कि इसमें 3 × 13-एलईडी बैकलाइट भी है, जिसका जीवनकाल 20,000 से 50,000 घंटे (50% चमक प्रतिधारण) तक है। ये इसे कठोर औद्योगिक और बाहरी सेटिंग्स के लिए अधिक उपयुक्त बनाते हैं।

यह Victronix 10.1 इंच TFT मॉड्यूल का उपयोग औद्योगिक HMIS, मेडिकल डिवाइस, वाहन डैशबोर्ड, परीक्षण उपकरण और विश्वसनीय, उच्च गुणवत्ता वाले प्रदर्शन प्रदर्शन की आवश्यकता वाले एम्बेडेड सिस्टम में व्यापक रूप से किया जाता है।

सामान्य विनिर्देश

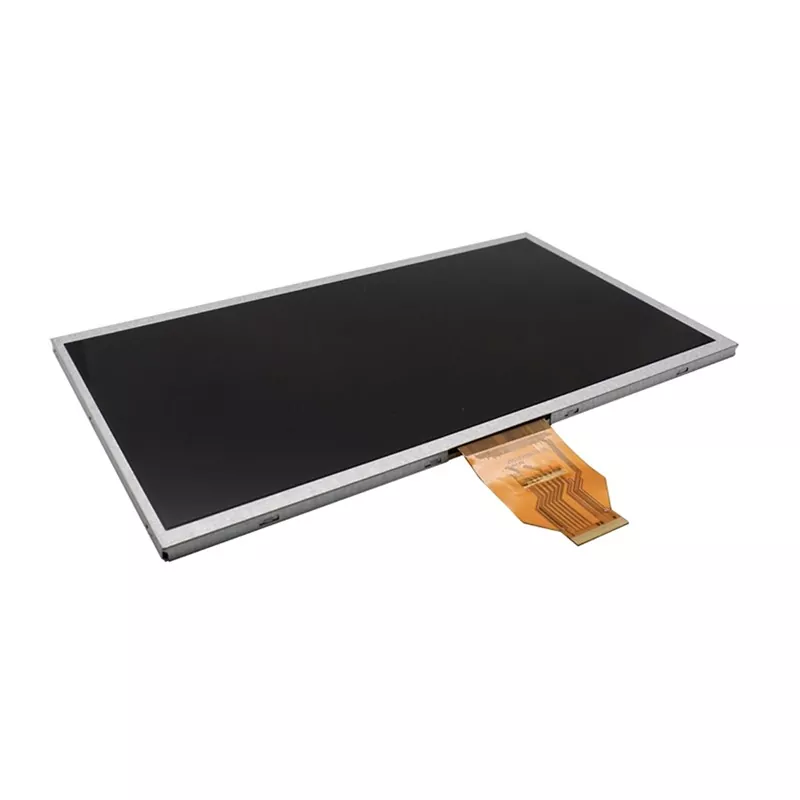

VXT101MBAH-02 एक TFT-LCD मॉड्यूल है। यह एक TFT-LCD पैनल, ड्राइवर IC, FPC, एक बैक लाइट यूनिट से बना है। 10.1 of डिस्प्ले क्षेत्र में 1024 x 600 पिक्सेल होते हैं और यह 16.7m रंगों तक प्रदर्शित हो सकता है। यह उत्पाद ROHS पर्यावरण मानदंड के साथ है।

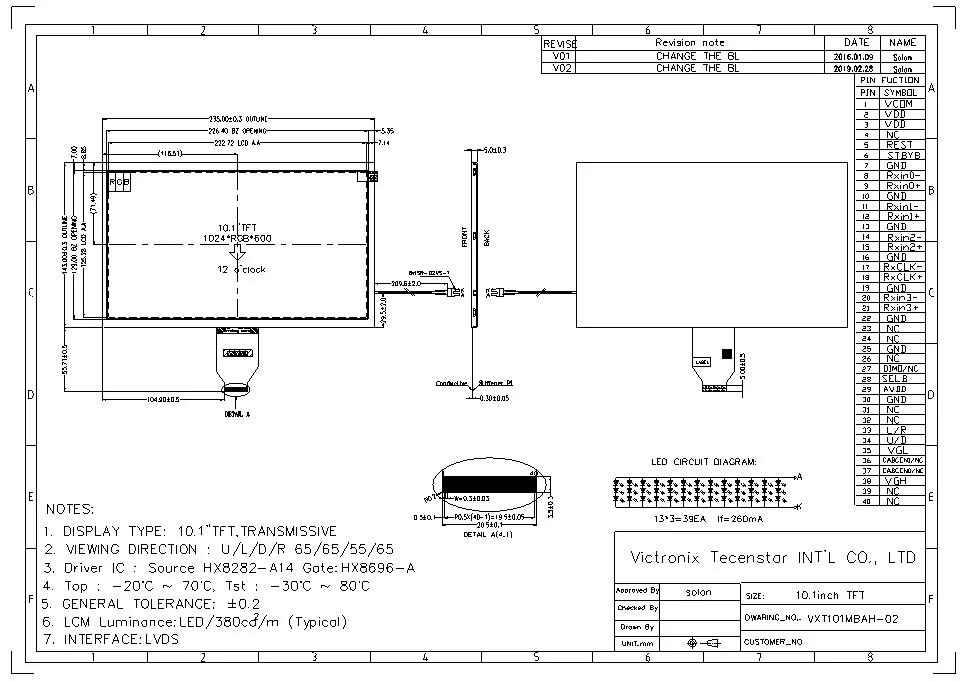

रूपरेखा ड्राइंग
