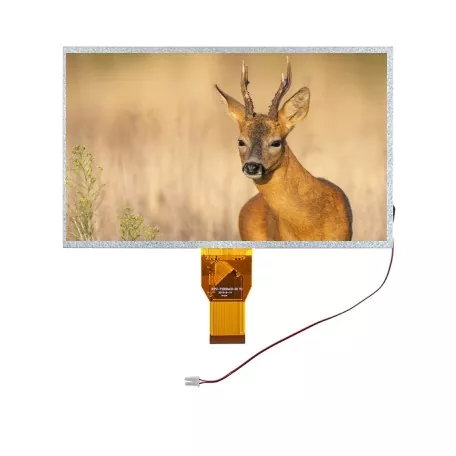

10.1 इंच 1024 × 600 WXGA LVDS TFT मॉड्यूल

यह Victronix 10.1 इंच 1024 × 600 WXGA LVDS TFT मॉड्यूल एक उच्च-प्रदर्शन 10.1 इंच TFT-LCD मॉड्यूल है जो औद्योगिक और वाणिज्यिक अनुप्रयोगों के लिए डिज़ाइन किया गया है जिसमें जीवंत दृश्य और विश्वसनीय संचालन की आवश्यकता होती है। यह मॉड्यूल एक उन्नत टीएफटी-एलसीडी पैनल, ड्राइवर आईसीएस, एफपीसी सर्किटरी और एक कुशल एलईडी बैकलाइट यूनिट को एक कॉम्पैक्ट और मजबूत समाधान में एकीकृत करता है। एक पेशेवर निर्माता और चीन में टीएफटी मॉड्यूल के आपूर्तिकर्ता के रूप में, यह विक्ट्रोनिक्स 10.1 इंच टीएफटी मॉड्यूल आरओएचएस पर्यावरण मानकों के साथ पूरी तरह से अनुपालन है, बेहतर अनुप्रयोग प्रदर्शन सुनिश्चित करता है। हम अपने ग्राहकों की जरूरतों को पूरा करने के लिए एक अनुकूलित सेवा प्रदान करते हैं।

जांच भेजें पीडीएफ डाउनलोड

उत्पाद वर्णन

टीएफटी एलसीडी एक प्रकार का लिक्विड क्रिस्टल डिस्प्ले है जो छवि की गुणवत्ता को बढ़ाने के लिए पतली-फिल्म ट्रांजिस्टर तकनीक का उपयोग करता है, और इसके रोजमर्रा की जिंदगी में कई अनुप्रयोग हैं। चीन में एक पेशेवर TFT मॉड्यूल निर्माता और आपूर्तिकर्ता के रूप में, क्या Victronix 10.1 इंच 1024 × 600 WXGA LVDS TFT मॉड्यूल अन्य निर्माताओं से अलग बनाता है? सबसे पहले, यह 350 सीडी/वर्गमीटर, 60 ° (3, 9, 12 बजे), 45 ° (6 बजे) चौड़े देखने के कोणों और 500: 1 के विपरीत अनुपात की एक विशिष्ट चमक प्रदान करता है, जो विभिन्न कोणों से उत्कृष्ट पठनीयता सुनिश्चित करता है। दूसरे, यह एक बैकलाइट यूनिट को एकीकृत करता है, जो 39 सफेद एल ई डी का उपयोग 30,000 से 50,000 घंटे (50% प्रारंभिक चमक) के विशिष्ट जीवनकाल के साथ करता है, जिससे सभी प्रकाश की स्थिति में स्पष्ट दृश्यता सुनिश्चित होती है। इसके अलावा, यह HX8282A14 + HX8696 ड्राइवर IC के साथ LVDS इंटरफ़ेस का समर्थन करता है। इसके अलावा, यह कठोर पर्यावरणीय परीक्षण से गुजरता है, जिसमें थर्मल शॉक (-30 ° C ° +80 ° C चक्र), आर्द्रता भंडारण (60 ° C/90% Rh), और यांत्रिक कंपन शामिल हैं, यह सुनिश्चित करते हुए कि यह एक विस्तारित तापमान सीमा (0 ° C से +50 ° C) में मूल रूप से संचालित हो सकता है।

विक्ट्रोनिक्स द्वारा 10.1 इंच का टीएफटी डिस्प्ले आमतौर पर औद्योगिक एचएमआई पैनल, पोर्टेबल मेडिकल डिवाइस, पॉइंट-ऑफ-सेल टर्मिनलों, एम्बेडेड सिस्टम और ट्रांसपोर्टेशन डिस्प्ले में उपयोग किया जाता है, जहां स्पष्ट दृश्यता, रंग सटीकता और मजबूत प्रदर्शन आवश्यक हैं।

सामान्य विनिर्देश

VXT101BAH-02 एक TFT-LCD मॉड्यूल है। यह एक TFT-LCD पैनल, ड्राइवर IC, FPC, एक बैक लाइट यूनिट से बना है। 10.1=se प्रदर्शन क्षेत्र में 1024 x 600 पिक्सेल होते हैं और यह 16.7m रंगों तक प्रदर्शित हो सकता है। यह उत्पाद ROHS पर्यावरणीय मानदंड के साथ है

वस्तु	अंतर्वस्तु	इकाई	टिप्पणी
एलसीडी प्रकार	टीएफटी	-
प्रदर्शन रंग	16.7m
देखने की दिशा	12	ओ क्लॉक
ग्रे स्केल उलटा दिशा	6	ओ क्लॉक
परिचालन तापमान	-0 ~+50	℃
भंडारण तापमान	-20 ~+60	℃

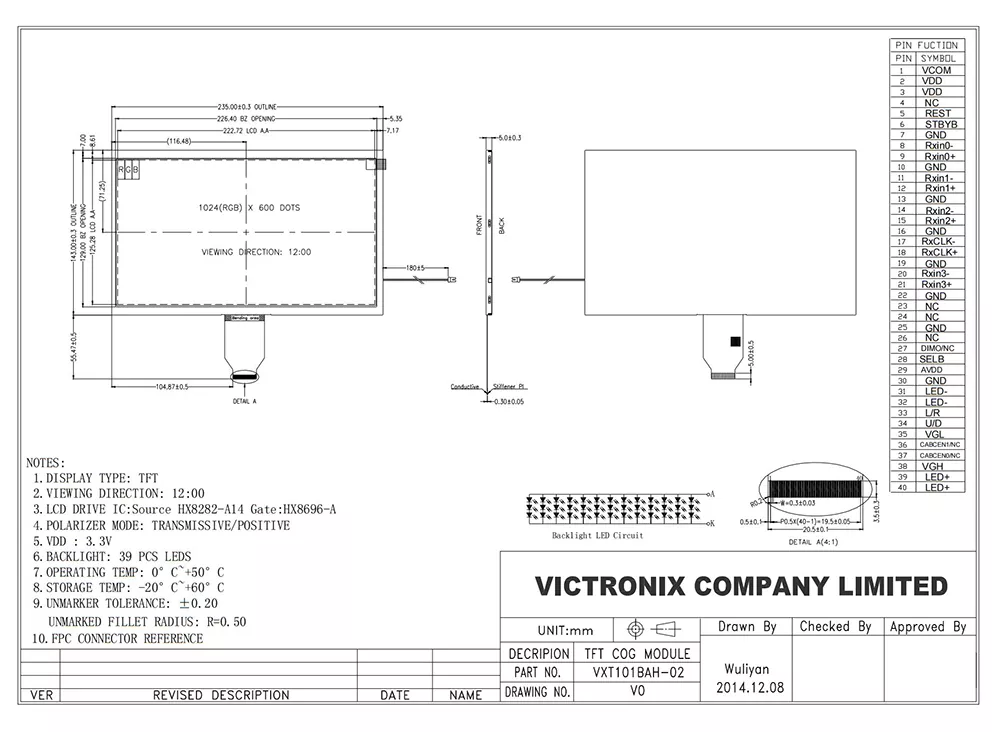

मॉड्यूल आकार	रूपरेखा ड्राइंग का संदर्भ लें	मिमी
सक्रिय क्षेत्र (डब्ल्यू × एच)	222.27x125.28	मिमी
डॉट्स की संख्या	1024 × 600	डॉट्स
नियंत्रक	HX8282A14+HX8696	-
बिजली आपूर्ति वोल्टेज	3.3	V
रूपरेखा आयाम	रूपरेखा देखें चित्रकला	-
बैकलाइट	3x13-एलईडी (सफेद)	पीसी
वज़न	---	9
इंटरफ़ेस	LVDS	-
