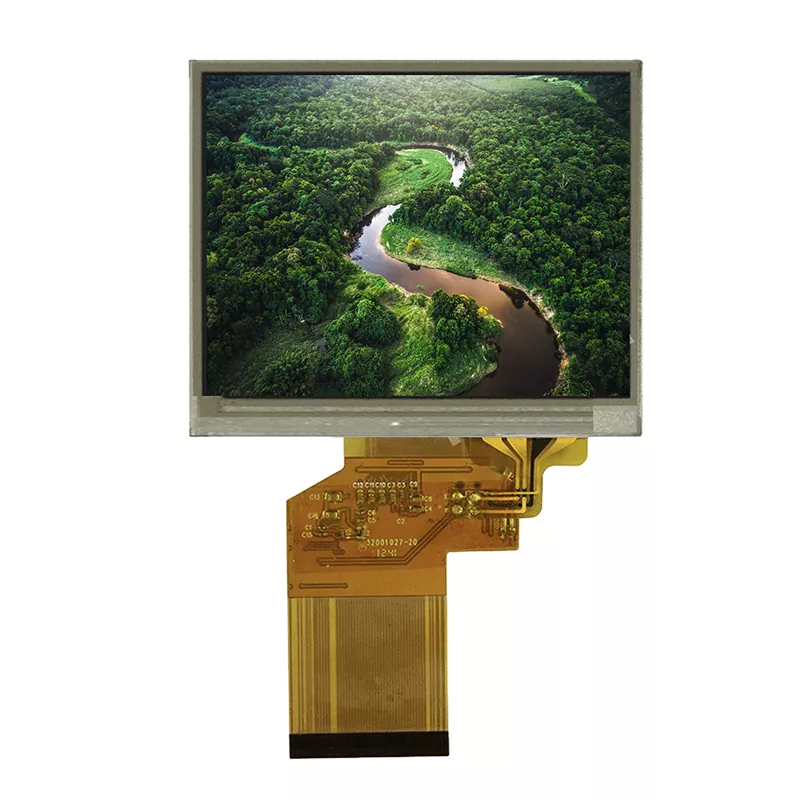

3.5 इंच प्रतिरोधक टच टीएफटी मॉड्यूल

VXT350MLH-03P चीनी TFT LCD निर्माता victronix के मानक TFT मॉड्यूल में से एक है जिसमें प्रतिरोधक टच स्क्रीन है। 3.5 इंच प्रतिरोधक टच TFT मॉड्यूल क्षेत्र में 320 x 240 पिक्सल होते हैं और 16.7m रंगों तक प्रदर्शित हो सकते हैं। यह उत्पाद ROHS पर्यावरण मानदंड के साथ है।

नमूना:VXT350MLH-03P

जांच भेजें पीडीएफ डाउनलोड

उत्पाद वर्णन

यह 3.5-इंच टीएफटी एलसीडी डिस्प्ले मॉड्यूल एक 320x240 पिक्सेल, 4: 3 पहलू अनुपात है। यह HX8238D IC को शामिल करता है, और इसमें 4 तार प्रतिरोधक टच पैनल है। यह मॉड्यूल 24 बिट आरजीबी इंटरफेस का समर्थन करता है, और यह टीएफटी-एलसीडी मॉड्यूल 300 एनआईटी (विशिष्ट मूल्य) की चमक रेटिंग के साथ लैंडस्केप मोड में डिज़ाइन किया गया है। बिजली की आपूर्ति वोल्टेज 3.0V से 3.6V तक होती है, जिसमें 3.3V का एक विशिष्ट मूल्य होता है। यह -20 ℃ से +70 ℃ तक के तापमान के भीतर संचालित करने में सक्षम है, जबकि इसका भंडारण तापमान -30 ℃ से +80 ℃ तक होता है।

यह 3.5 इंच प्रतिरोधक टच टीएफटी मॉड्यूल व्यापक रूप से वीडियो डोर फोन, स्मार्ट होम, जीपीएस, कैमकॉर्डर, डिजिटल कैमरा एप्लिकेशन, औद्योगिक उपकरण डिवाइस और अन्य इलेक्ट्रॉनिक उत्पादों के लिए उपयोग किया जाता है, जिनके लिए उच्च गुणवत्ता वाले फ्लैट पैनल डिस्प्ले, उत्कृष्ट दृश्य प्रभाव की आवश्यकता होती है।

सामान्य विनिर्देश

VXT350MLH-03P एक TFT-LCD मॉड्यूल है। यह एक टीएफटी-एलसीडी पैनल, ड्राइवर आईसी, एफपीसी, टीपी of एक बैक लाइट यूनिट से बना है। 3.5 "डिस्प्ले एरिया में 320 x 240 पिक्सेल होते हैं और यह 16.7m रंगों तक प्रदर्शित हो सकता है। यह उत्पाद ROHS पर्यावरणीय मानदंड के साथ होता है।

वस्तु	अंतर्वस्तु	इकाई	टिप्पणी
एलसीडी प्रकार	टीएफटी	-
प्रदर्शन रंग	16.7m
देखने की दिशा	12	ओ क्लॉक
ग्रे स्केल उलटा दिशा	6	ओ क्लॉक
परिचालन तापमान	-20 ~+70	℃
भंडारण तापमान	-30 ~+80	℃

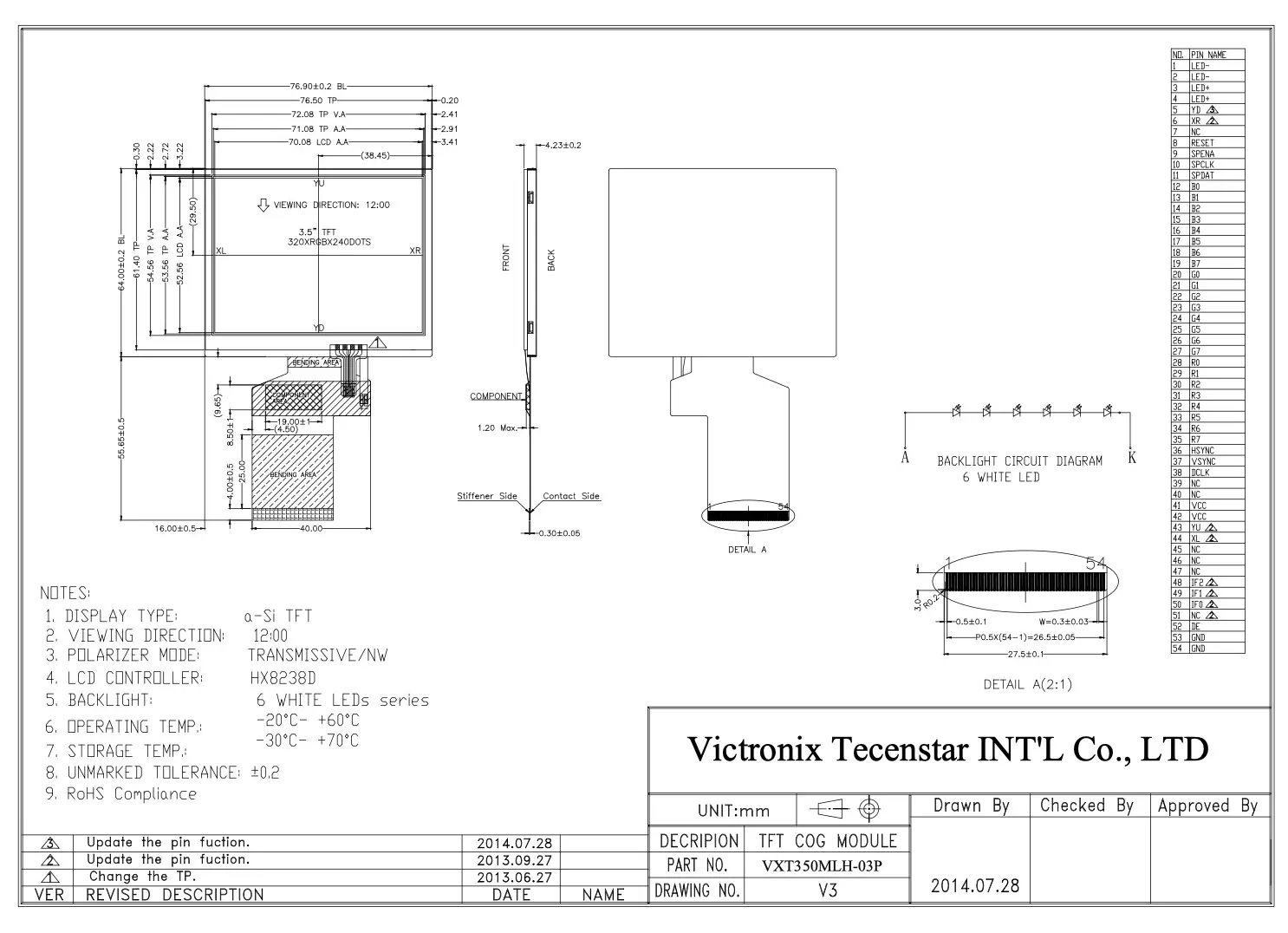

मॉड्यूल आकार	रूपरेखा ड्राइंग का संदर्भ लें	मिमी
सक्रिय क्षेत्र (डब्ल्यू × एच)	70.08 × 52.56	मिमी
डॉट्स की संख्या	320 × RGB × 240	डॉट्स
नियंत्रक	HX8238D	-
बिजली आपूर्ति वोल्टेज	3.3	V
रूपरेखा आयाम	रूपरेखा देखें चित्रकला	-
बैकलाइट	6-एलईडी (सफेद)	पीसी
वज़न	---	g
आंकड़ा अंतरण	RGB-24BIT	-
