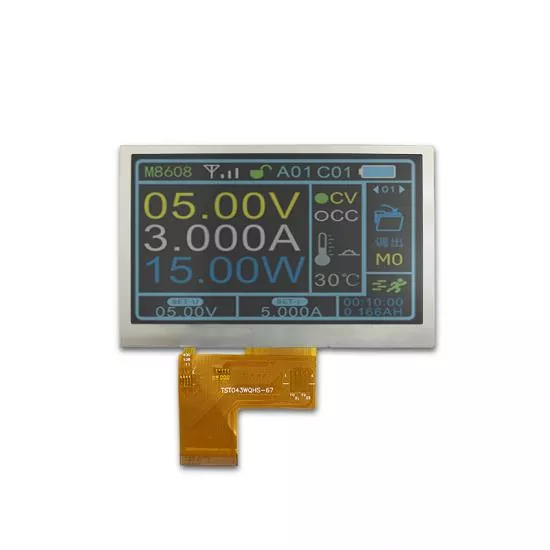

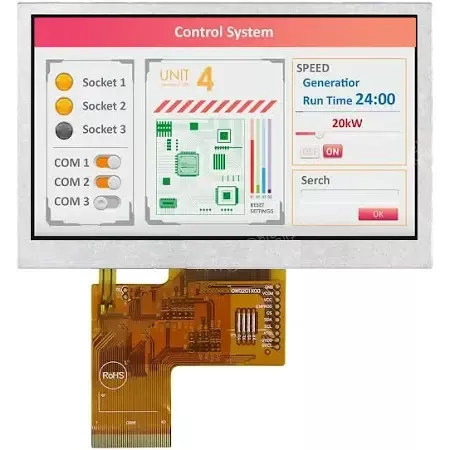

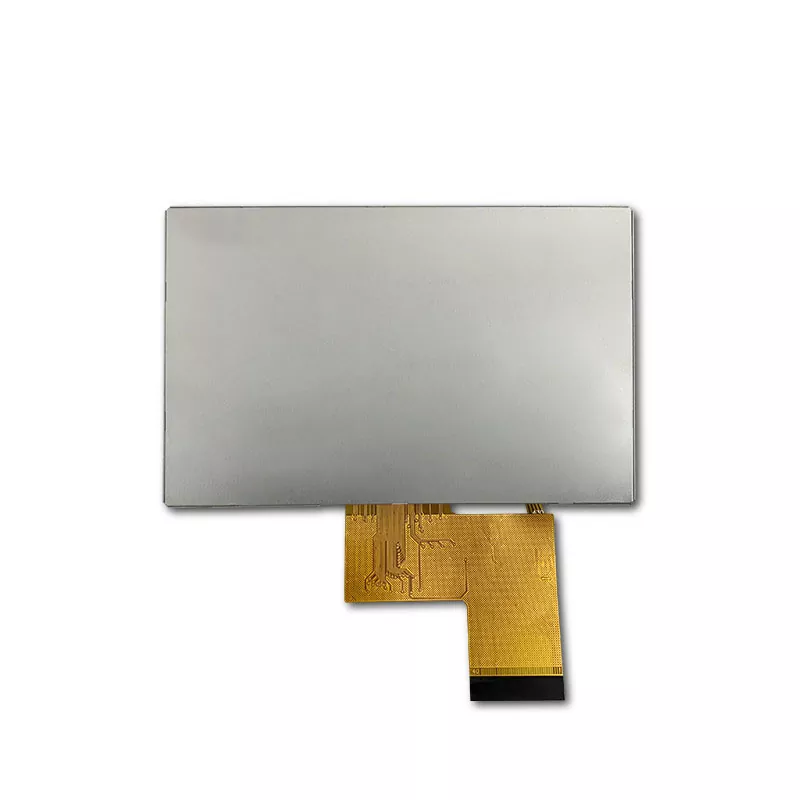

4.3 इंच WQVGA IPS TFT मॉड्यूल

TFT मॉड्यूल हमारे जीवन में अधिक से अधिक सामान्य होता जा रहा है। चीन में एलसीडी के एक निर्माता और आपूर्तिकर्ता के रूप में, इस Victronix 4.3 इंच WQVGA IPS TFT मॉड्यूल के क्या फायदे हैं? सबसे पहले, इसकी IPS तकनीक सभी दिशाओं (3, 6, 9, 12 बजे) से 80-डिग्री देखने के कोण के साथ लगातार रंग और स्पष्टता सुनिश्चित करती है और 1000: 1 का एक उच्च विशिष्ट विपरीत अनुपात। दूसरे, इसकी 5S2P सफेद एलईडी बैकलाइट (ठेठ VF = 15V @ 40MA) उत्कृष्ट एकरूपता (≥80%) के साथ 500 सीडी/एम of (एनआईटी) की एक विशिष्ट चमक प्रदान करती है, जो सभी प्रकाश स्थितियों में स्पष्ट दृश्यता सुनिश्चित करती है। बैकलाइट में 30,000 से 50,000 घंटे तक जीवन प्रत्याशा है। इसके अलावा, यह एक मानक 24-बिट समानांतर RGB इंटरफ़ेस (R0-R7, G0-G7, B0-B7) का उपयोग नियंत्रण संकेतों (HSYNC, VSYNC, DE, PCLK) के साथ सहज एकीकरण के लिए करता है। इसके अलावा, यह चरम तापमान (-20 ° C से +70 ° C) में संचालित करने के लिए कठोर विश्वसनीयता परीक्षण (थर्मल साइक्लिंग, आर्द्रता, रोक) पास करता है।

यह victronix 4.3 इंच TFT मॉड्यूल ROHS अनुरूप है और उच्च/निम्न-तापमान भंडारण/संचालन, आर्द्रता और थर्मल साइकिलिंग के तहत विश्वसनीयता के लिए कठोरता से परीक्षण किया गया है। यह व्यापक रूप से औद्योगिक एचएमआई, एम्बेडेड सिस्टम, परीक्षण उपकरण, पोर्टेबल उपकरणों और किसी भी एप्लिकेशन में चुनौतीपूर्ण वातावरण में एक विश्वसनीय, उच्च-दृश्यता रंग प्रदर्शन की आवश्यकता वाले किसी भी एप्लिकेशन में उपयोग किया जाता है।

सामान्य विनिर्देश

VXT430MPIA-03 एक TFT-LCD मॉड्यूल है। यह एक TFT-LCD पैनल, ड्राइवर IC, FPC, एक बैक लाइट यूनिट से बना है। 4.3 and डिस्प्ले क्षेत्र में 480x272 पिक्सेल होते हैं और 16.7m रंगों तक प्रदर्शित हो सकते हैं। यह 4.3 इंच WQVGA IPS TFT मॉड्यूल ROHS पर्यावरण मानदंड के साथ है।

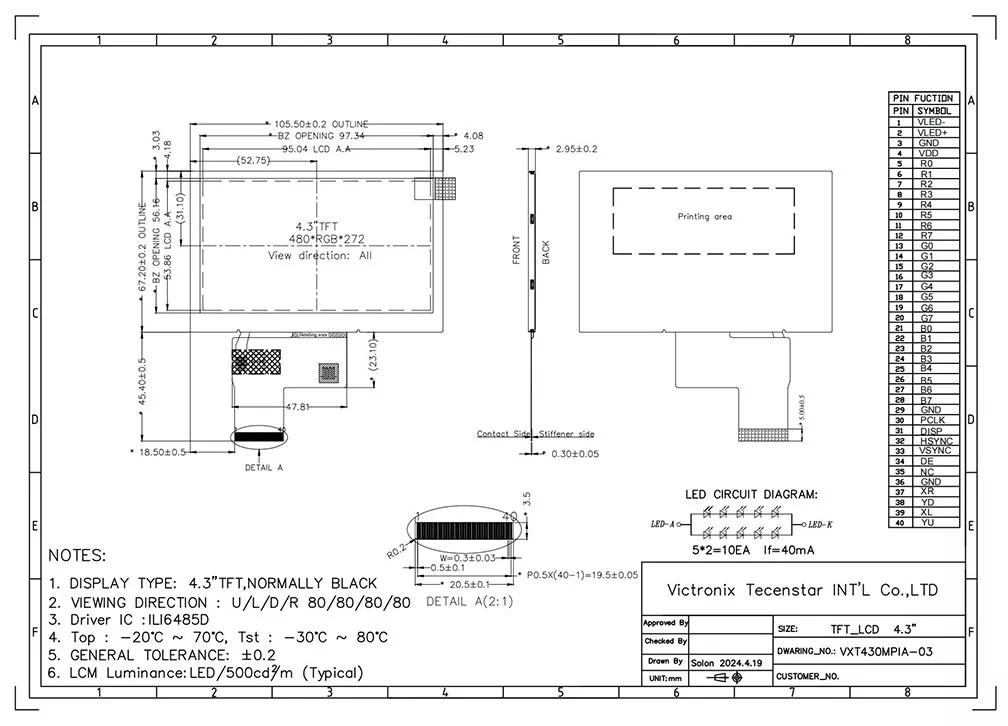

रूपरेखा ड्राइंग
