7 इंच 800*480 IPS TFT मॉड्यूल

Victronix is a professional TFT module manufacturer and supplier in China. We have been in this field for more than 18 years. And we have developed several models so far. This Victronix 7 inch 800*480 IPS TFT Module is a high-performance 7inch TFT-LCD module engineered for demanding industrial applications. उन्नत आईपी (इन-प्लेन स्विचिंग) तकनीक का लाभ उठाते हुए, यह उत्कृष्ट व्यापक देखने के कोण (आमतौर पर 178 ° क्षैतिज और ऊर्ध्वाधर) प्रदान करता है, जो लगभग किसी भी परिप्रेक्ष्य से लगातार रंग प्रजनन और छवि स्थिरता सुनिश्चित करता है-बहु-उपयोगकर्ता देखने या लचीले बढ़ते पदों की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श।

नमूना:VXT700KWSA-01

जांच भेजें पीडीएफ डाउनलोड

उत्पाद वर्णन

एक सामान्य आकार के रूप में 7 इंच टीएफटी मॉड्यूल, विक्ट्रोनिक्स 7 इंच 800*480 आईपीएस टीएफटी मॉड्यूल के प्रतिस्पर्धी लाभ क्या हैं? सबसे पहले, इसमें एक TFT-LCD पैनल, ड्राइवर IC, FPC और एक बैकलाइट यूनिट शामिल है। इसमें 7 इंच का सक्रिय क्षेत्र (152.40 × 91.44 मिमी), 800 (एच) × 480 (वी) पिक्सेल रिज़ॉल्यूशन, और 16.7 मीटर की गहराई है जो उपयोगकर्ताओं को स्पष्ट प्रदर्शन प्रदान करता है। दूसरे, यह 3S8P सफेद एलईडी बैकलाइट यूनिट को 400 CD/M and (75% न्यूनतम एकरूपता) की एक विशिष्ट चमक और 30,000-50,000 घंटे (50% प्रारंभिक चमक पर) की एक रेटेड जीवन के साथ एकीकृत करता है। इसके अलावा, न केवल इसमें एक मानक 18-बिट आरजीबी इंटरफ़ेस (6 बिट प्रति रंग), डीई (डेटा सक्षम), और एचवी सिंक मोड एकीकरण को सरल बनाने के लिए होता है, लेकिन 800: 1 का उच्च विपरीत अनुपात है। Victronix 7 इंच 800 × 400 IPS TFT मॉड्यूल ROHS के अनुरूप है और उच्च गुणवत्ता वाले उत्पादों के साथ ग्राहकों को प्रदान करने के लिए सख्त उद्योग प्रोटोकॉल द्वारा परीक्षण किया जाता है।

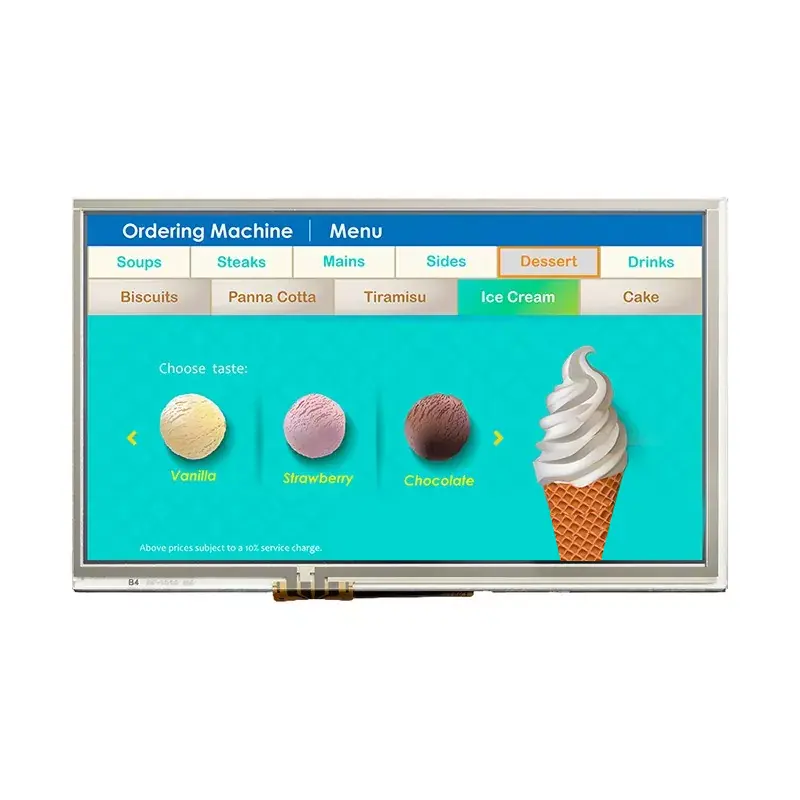

यह Victronix 7inch TFT मॉड्यूल औद्योगिक नियंत्रण पैनल और HMIS, पोर्टेबल डिवाइस और इंस्ट्रूमेंटेशन, ऑटोमोटिव डिस्प्ले और टेलीमैटिक्स, स्मार्ट होम कंट्रोल पैनल, कियोस्क और पॉइंट-ऑफ-सेल सिस्टम के लिए उपयुक्त है।

सामान्य विनिर्देश

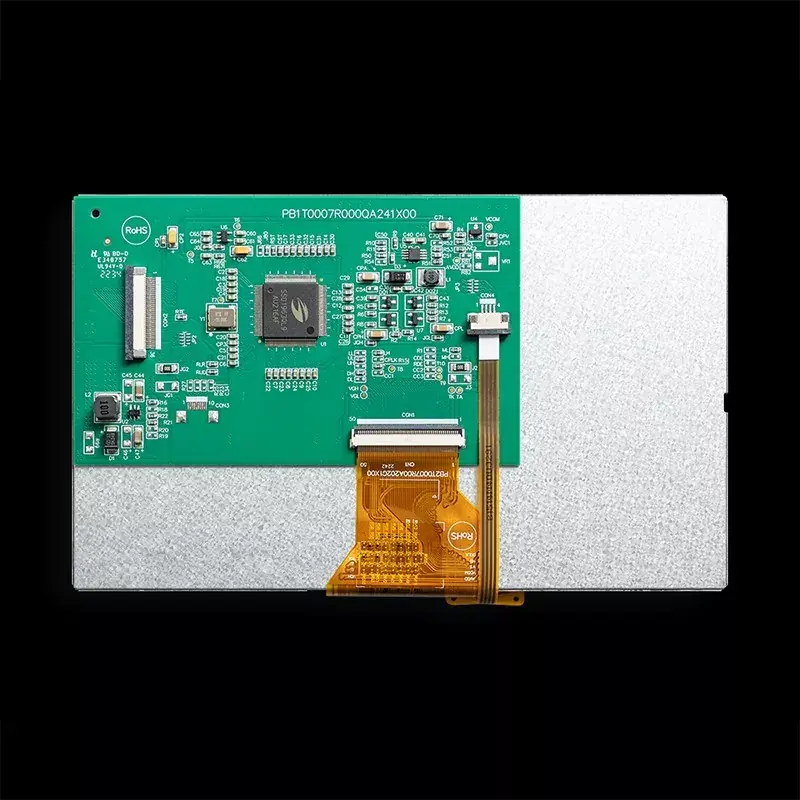

VXT700KWSA-01 एक TFT-LCD मॉड्यूल है। यह एक TFT-LCD पैनल, ड्राइवर IC, FPC, एक बैक लाइट यूनिट से बना है। 7.0 of डिस्प्ले क्षेत्र में 800x480 पिक्सल होते हैं और यह 16.7m रंगों तक प्रदर्शित हो सकता है। यह उत्पाद ROHS पर्यावरण मानदंड के साथ है।

वस्तु	अंतर्वस्तु	इकाई	टिप्पणी
एलसीडी प्रकार	टीएफटी	-
प्रदर्शन रंग	16.7m
देखने की दिशा	सभी	बजे
परिचालन तापमान	-20 ~+70	℃
भंडारण तापमान	-30 ~+80	℃

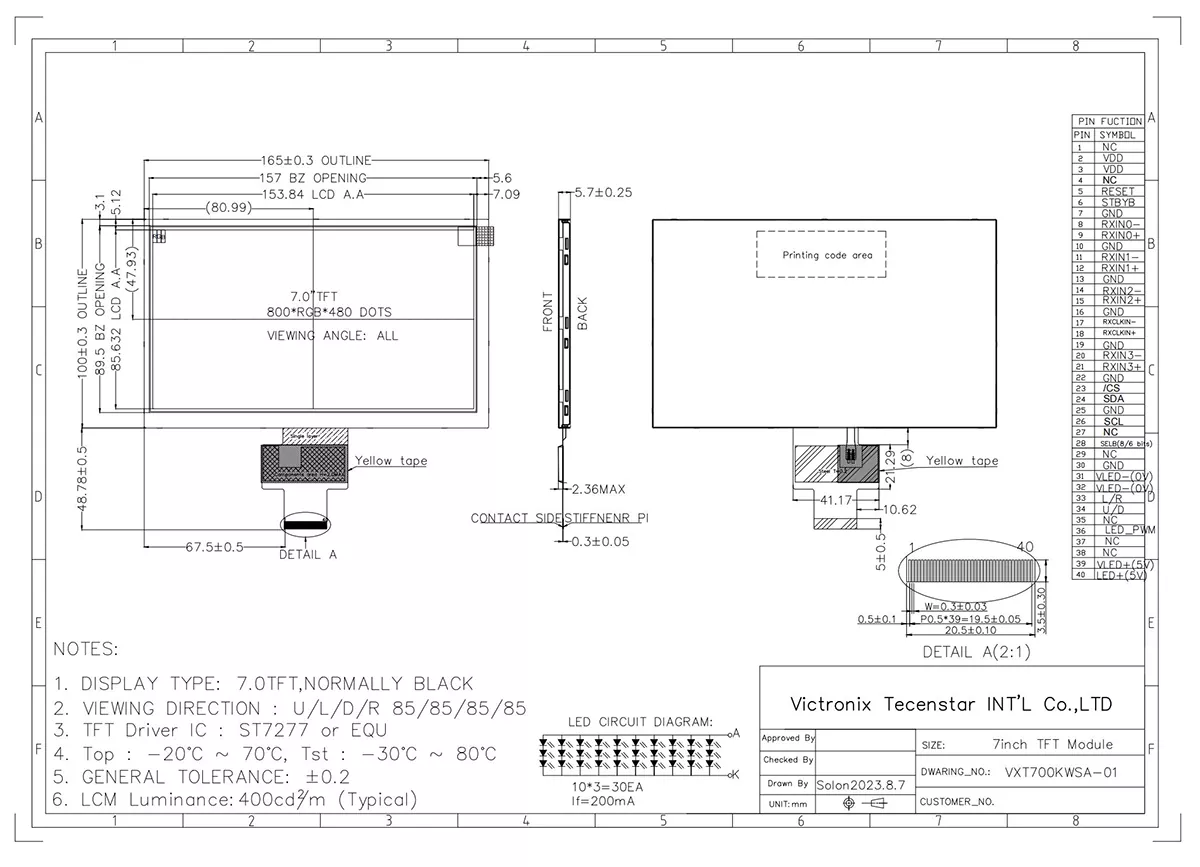

मॉड्यूल आकार	रूपरेखा ड्राइंग का संदर्भ लें	मिमी
सक्रिय क्षेत्र (डब्ल्यू × एच)	153.84x85.63	मिमी
डॉट्स की संख्या	800 × 480	डॉट्स
चालक आईसी	ST7277	-
बिजली आपूर्ति वोल्टेज	3.3	V
रूपरेखा आयाम	रूपरेखा देखें चित्रकला	-
बैकलाइट	3S10P के नेतृत्व वाले (सफेद)	पीसी
इंटरफ़ेस	LVDS	-
