पता नहीं एक टच स्क्रीन क्या है? आपको यह पढ़ने के बाद पता चल जाएगा

तेजी से तकनीकी उन्नति के युग में,टच स्क्रीनविभिन्न इलेक्ट्रॉनिक उपकरणों का एक मुख्य घटक बन गया है, व्यापक रूप से स्मार्टफोन, टैबलेट, ऑटोमोटिव डिस्प्ले और औद्योगिक उपकरणों में उपयोग किया जाता है।

टचस्क्रीन का उद्भव

टचस्क्रीन वास्तव में लंबे समय तक हम कल्पना कर सकते हैं।

टचस्क्रीन तकनीक की अवधारणा को पहली बार 1940 के दशक में प्रस्तावित किया गया था, और पहला ट्रू टचस्क्रीन 1965 में यूनाइटेड किंगडम में रॉयल रडार कंपनी के एक इंजीनियर एरिक आर्थर जॉनसन द्वारा बनाया गया था। जॉनसन ने शुरू में अपने आविष्कार का वर्णन किया, जिसे अब हम इलेक्ट्रॉनिक्स पत्रों में प्रकाशित एक लेख में एक कैपेसिटिव टचस्क्रीन कहते हैं।

समारोह

परिचालन सुविधा के लिए, टच स्क्रीन ने चूहों और कीबोर्ड को बदल दिया है। टचस्क्रीन बुद्धिमान उपकरण हैं जो जानकारी प्रदर्शित कर सकते हैं, प्रोग्रामेबल लॉजिक कंट्रोलर्स (पीएलसी) के साथ संवाद कर सकते हैं, और मेमोरी और प्रोग्रामेबल क्षमताएं हैं। वे पीएलसी ऑपरेटिंग स्थिति, उत्पादन लाइन की गति, और बहुत कुछ प्रदर्शित कर सकते हैं।

सिद्धांत

सीधे शब्दों में कहें, प्रतिरोधकटचस्क्रीनस्क्रीन की चालकता को नियंत्रित करने के लिए दबाव संवेदन का उपयोग करें। इसकी संरचना अनिवार्य रूप से कांच के शीर्ष पर एक फिल्म है। फिल्म और कांच की आसन्न सतहों को इटो (इंडियम टिन ऑक्साइड), एक नैनो-इंडियम टिन ऑक्साइड (आईटीओ) कोटिंग के साथ लेपित किया जाता है। ITO में उत्कृष्ट चालकता और पारदर्शिता है। जब एक उंगली स्क्रीन को छूती है, तो निचली फिल्म पर आईटीओ परत ऊपरी ग्लास पर आईटीओ परत से संपर्क करती है। अगला, सेंसर एक संबंधित सिग्नल प्रसारित करता है, जिसे एक रूपांतरण सर्किट के माध्यम से प्रोसेसर को भेजा जाता है। इस सिग्नल को तब स्क्रीन पर x और y मानों में परिवर्तित किया जाता है, क्लिक को पूरा किया जाता है और उन्हें स्क्रीन पर प्रदर्शित किया जाता है।

संचालित करने के लिए, आपको सबसे पहले अपनी उंगली या अन्य ऑब्जेक्ट के साथ डिस्प्ले के सामने लगे टचस्क्रीन को छूना होगा। तब सिस्टम आपकी उंगली से छुआ आइकन या मेनू स्थान के आधार पर जानकारी का पता लगाता है और इसका चयन करता है।

टच स्क्रीन के मुख्य प्रकार

उनके परिचालन सिद्धांत और सूचना प्रसारित करने के लिए उपयोग किए जाने वाले माध्यम के आधार पर, टच स्क्रीन को वर्गीकृत किया जाता है: प्रतिरोधक, अवरक्त,

 सतह ध्वनिक लहर, और कैपेसिटिव।

प्रतिरोधक टच स्क्रीन: स्क्रीन में एक बहु-मिश्रित फिल्म होती है जो डिस्प्ले सतह से मेल खाती है। इसमें एक ग्लास या प्लेक्सीग्लास बेस परत और सतह पर एक पारदर्शी प्रवाहकीय परत होती है। शीर्ष परत एक कठोर, चिकनी, खरोंच-प्रतिरोधी प्लास्टिक परत से ढकी हुई है। आंतरिक सतह भी एक पारदर्शी प्रवाहकीय परत से लेपित है। कई छोटे (एक इंच के हजारवें हिस्से से भी कम) पारदर्शी स्पेसर इन्सुलेशन के लिए दो प्रवाहकीय परतों को अलग करते हैं। प्रतिरोधी टच स्क्रीन की कुंजी सामग्री प्रौद्योगिकी में निहित है।

प्रतिरोधक टच स्क्रीन प्रकार और अनुप्रयोग

प्रतिरोधक टच स्क्रीन पूरी तरह से पृथक वातावरण में काम करते हैं, धूल और नमी के लिए प्रतिरक्षा। उन्हें किसी भी वस्तु के साथ छुआ जा सकता है और इसका उपयोग लेखन और ड्राइंग के लिए किया जा सकता है। वे विशेष रूप से सीमित कर्मियों के साथ औद्योगिक नियंत्रण और कार्यालय के उपयोग के लिए उपयुक्त हैं।

प्रकार:

प्रतिरोधक टच स्क्रीन को पिन की संख्या के आधार पर चार-, पांच- या छह-वायर मल्टी-लाइन प्रतिरोधक टच स्क्रीन के रूप में वर्गीकृत किया गया है।

सतह ध्वनिक तरंग स्पर्श स्क्रीन:

एक सतह ध्वनिक वेव टच स्क्रीन का टच पैनल एक फ्लैट, गोलाकार, या बेलनाकार ग्लास प्लेट हो सकता है जो एक सीआरटी, एलईडी, एलसीडी या अन्य डिस्प्ले स्क्रीन के सामने पर लगाया जाता है। यह कांच की प्लेट बस टेम्पर्ड ग्लास है; अन्य टच स्क्रीन प्रौद्योगिकियों के विपरीत, इसमें किसी भी फिल्म या ओवरले का अभाव है। ग्लास स्क्रीन में क्रमशः बाएं और नीचे दाएं कोनों पर क्रमशः ऊर्ध्वाधर और क्षैतिज अल्ट्रासोनिक ट्रांसमिटिंग ट्रांसड्यूसर हैं, जबकि दो संबंधित अल्ट्रासोनिक प्राप्त करने वाले ट्रांसड्यूसर शीर्ष दाएं कोने पर स्थित हैं।

ग्लास स्क्रीन के चार किनारों को 45 डिग्री कोणों पर सटीक रूप से फैले हुए चिंतनशील धारियों के साथ उकेरा जाता है, जो घनत्व में बढ़ता है।

यह कैसे काम करता है: ट्रांसमिटिंग ट्रांसड्यूसर टचस्क्रीन केबल के माध्यम से नियंत्रक द्वारा भेजे गए विद्युत सिग्नल को ध्वनिक ऊर्जा में परिवर्तित करता है, जो तब बाईं सतह पर प्रेषित होता है। कांच के तल पर सटीक चिंतनशील धारियां ध्वनिक ऊर्जा को ऊपर की ओर दर्शाती हैं, समान रूप से इसे दर्शाती हैं। ध्वनिक ऊर्जा तब स्क्रीन की सतह पर यात्रा करती है, जहां यह ऊपर चिंतनशील धारियों द्वारा एक सही रेखा में केंद्रित है, एक्स-एक्सिस पर प्राप्त ट्रांसड्यूसर को प्रचारित करता है। प्राप्त करने वाले ट्रांसड्यूसर लौटे सतह ध्वनिक तरंग ऊर्जा को एक विद्युत संकेत में बदल देते हैं।

लाभ:

1। सतह ध्वनिक तरंग टचस्क्रीन कंपन के लिए प्रतिरोधी हैं, जो उन्हें सार्वजनिक स्थानों के लिए उपयुक्त बनाते हैं।

2. सतह ध्वनिक तरंग प्रौद्योगिकी एक दूसरी विशेषता प्रदान करती है: तीव्र प्रतिक्रिया गति, सभी टचस्क्रीन में सबसे तेज़, और एक सहज अनुभव। 3. सतह ध्वनिक तरंग (SAW) तकनीक की तीसरी विशेषता इसका स्थिर प्रदर्शन है। क्योंकि SAW प्रौद्योगिकी सिद्धांत स्थिर है, SAW टचस्क्रीन नियंत्रक समय अक्ष पर क्षीणन क्षण की स्थिति को मापकर स्पर्श स्थिति की गणना करता है। इसलिए, SAW टचस्क्रीन बेहद स्थिर हैं और बहुत उच्च सटीकता प्रदान करते हैं।

4. SAW टचस्क्रीन की चौथी विशेषता यह है कि नियंत्रक कार्ड धूल और पानी की बूंदों, एक उंगली और स्पर्श की मात्रा के बीच अंतर कर सकता है।

5। SAW टचस्क्रीन की पांचवीं विशेषता उनकी तीसरी-अक्ष z- अक्ष प्रतिक्रिया है, जिसे दबाव-अक्ष प्रतिक्रिया के रूप में भी जाना जाता है। ऐसा इसलिए है क्योंकि उपयोगकर्ता जितना अधिक बल स्क्रीन को छूता है, प्राप्त सिग्नल वेवफॉर्म में व्यापक और गहरा क्षीणन पायदान होता है।

नुकसान: सॉ टचस्क्रीन का एक नुकसान यह है कि टचस्क्रीन सतह पर धूल और पानी की बूंदें आरी तरंगों के संचरण को अवरुद्ध करती हैं। जबकि एक स्मार्ट कंट्रोलर कार्ड इसका पता लगा सकता है, एक निश्चित स्तर पर धूल का संचय सिग्नल को काफी बढ़ाता है, जिससे सॉ टचस्क्रीन सुस्त या यहां तक ​​कि निष्क्रिय हो जाता है। इसलिए, देखा टचस्क्रीन धूल प्रतिरोधी मॉडल प्रदान करता है। दूसरी ओर, नियमित रूप से टचस्क्रीन को नियमित रूप से साफ करने के लिए याद रखने की सिफारिश की जाती है।

कैपेसिटिव टच स्क्रीन

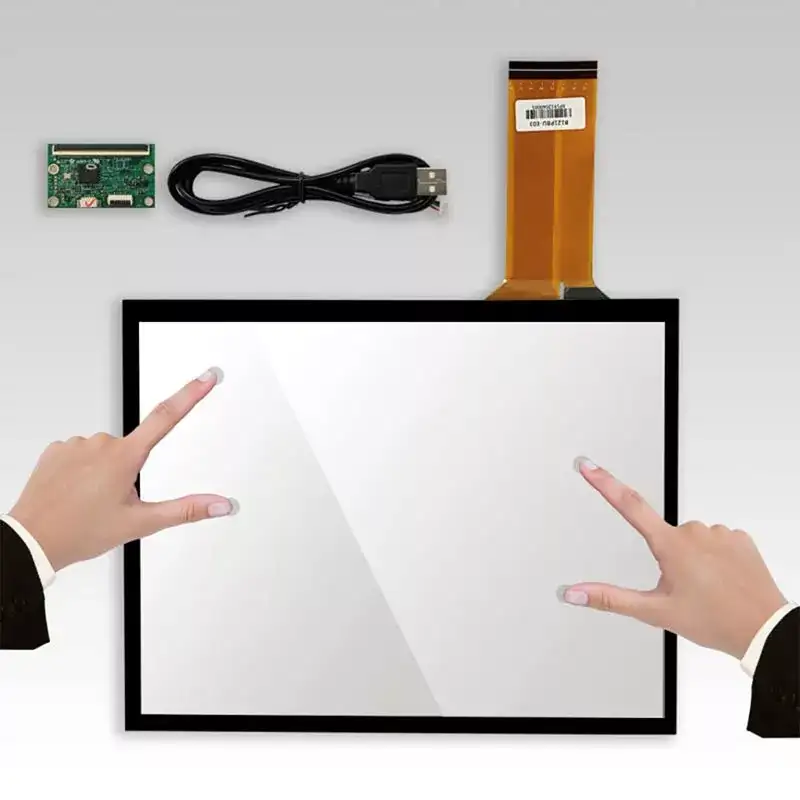

कैपेसिटिव टच स्क्रीन का निर्माण मुख्य रूप से एक पारदर्शी फिल्म के साथ एक ग्लास स्क्रीन कोटिंग द्वारा किया जाता है और फिर एक सुरक्षात्मक कांच के साथ प्रवाहकीय परत को कवर किया जाता है। यह दोहरे ग्लास डिजाइन अच्छी तरह से प्रवाहकीय परत और सेंसर की रक्षा करता है। इसके अलावा, संकीर्ण इलेक्ट्रोड को टच स्क्रीन के सभी चार किनारों पर चढ़ाया जाता है, जो प्रवाहकीय परत के भीतर एक कम-वोल्टेज एसी विद्युत क्षेत्र बनाता है। जब कोई उपयोगकर्ता स्क्रीन को छूता है, तो एक युग्मन संधारित्र उपयोगकर्ता के विद्युत क्षेत्र, उंगली और प्रवाहकीय परत के बीच बनता है। इलेक्ट्रोड द्वारा उत्पन्न वर्तमान स्पर्श बिंदु पर बहता है, वर्तमान की परिमाण के साथ उंगली और इलेक्ट्रोड के बीच की दूरी के लिए आनुपातिक। टच स्क्रीन के पीछे एक नियंत्रक टच प्वाइंट के स्थान को सटीक रूप से निर्धारित करने के लिए वर्तमान के परिमाण और अनुपात की गणना करता है।

अवरक्तटच स्क्रीनसस्ते हैं, स्थापित करने में आसान हैं, और प्रकाश और त्वरित स्पर्श दोनों के प्रति अत्यधिक संवेदनशील हैं। हालाँकि, क्योंकि इंफ्रारेड टच स्क्रीन सेंसिंग के लिए इंफ्रारेड लाइट पर निर्भर करती हैं, बाहरी रोशनी में बदलाव, जैसे सूरज की रोशनी और इनडोर स्पॉटलाइट, उनकी सटीकता को प्रभावित कर सकते हैं। इसके अलावा, इन्फ्रारेड टच स्क्रीन जलरोधक या गंदगी के प्रति संवेदनशील नहीं हैं। कोई भी छोटी विदेशी वस्तु त्रुटियाँ पैदा कर सकती है और उनके प्रदर्शन को प्रभावित कर सकती है, जिससे वे बाहरी या सार्वजनिक उपयोग के लिए अनुपयुक्त हो जाते हैं। चाहे वह बड़े पैमाने पर उत्पादन हो या अनुकूलित सेवाएँ, टच स्क्रीन निर्माता उद्योग के भीतर और बाहर विविध आवश्यकताओं को पूरा करने के लिए अपनी प्रक्रियाओं और सेवाओं में लगातार नवाचार और अनुकूलन करते हैं, जिससे ग्राहकों को प्रथम श्रेणी टच स्क्रीन उत्पाद अनुभव प्रदान होता है। इन अद्वितीय विक्रय बिंदुओं को समझने से आपको टच स्क्रीन उद्योग के मूल ज्ञान को बेहतर ढंग से समझने में मदद मिलेगी।
